PE Fittinge für Gartenbewässerung und Beregnungsanlagen
- PE Fittinge für Gartenbewässerung und Beregnungsanlagen
- Was sind PE Fittinge und Klemmverbinder?
- Welche PE Fittinge gibt es?
- PE Kupplungen – PE-Rohre sicher miteinander verbinden
- PE Winkel – Richtungsänderungen sauber ausführen
- PE T-Stücke – Wasserleitungen verzweigen
- Reduzierte PE Fittinge – 25 mm und 32 mm Rohr verbinden
- PE Fittinge mit Innengewinde und Außengewinde
- PE Endkappen – Rohrleitungen sicher verschließen
- PE Fittinge 25 mm, 32 mm, 40 mm, 50 mm oder 63 mm?
- Was bedeutet PN16 bei PE Fittingen?
- DVGW PE Fittinge – wann ist das wichtig?
- PE Fittinge richtig montieren
- PE Fittinge in einer automatischen Gartenbewässerung
- Verbindung von PE-Rohr, Magnetventil und Ventilkasten
- PE Fittinge für Sprühregner und Getrieberegner
- PE Fitting oder PP Fitting – was ist der Unterschied?
- Häufige Fehler bei PE Klemmverbindern
- FAQ zu PE Fittingen und Klemmverbindern
- PE Fittinge online kaufen bei Beregnung360
PE Fittinge und PE Klemmverbinder bilden gemeinsam mit dem passenden PE-Druckrohr PN16 das Rohrleitungsnetz einer professionellen Gartenbewässerung. Über Kupplungen, Winkel, T-Stücke, Reduzierungen, Endkappen sowie Übergänge mit Innen- oder Außengewinde lassen sich PE-Rohre verbinden, verzweigen, reduzieren und an weitere Komponenten einer Beregnungsanlage anschließen.
Was auf den ersten Blick nach einem unscheinbaren Verbindungsteil aussieht, ist für die Zuverlässigkeit einer Bewässerungsanlage entscheidend. Denn eine automatische Gartenbewässerung kann nur so zuverlässig funktionieren wie ihr Rohrsystem. Undichte Verbindungen, falsch gewählte Rohrdurchmesser oder ungeeignete Übergänge können zu Druckverlust, Wasserverlust und Problemen an Sprühregnern, Getrieberegnern oder Hunter MP Rotator Düsen führen.
Bei Beregnung360 findest du PE Fittinge PN16 für unterschiedliche Rohrdurchmesser und Einbausituationen – vom einfachen PE Klemmverbinder als gerade Kupplung über PE Winkel mit Klemmmuffe bis hin zu reduzierten T-Stücken, Gewindeübergängen und PE Endkappen.
Damit lassen sich sowohl kleine private Bewässerungsanlagen als auch größere Rohrnetze strukturiert und dauerhaft aufbauen.
Wenn du deine Anlage noch nicht vollständig geplant hast, empfehlen wir dir zusätzlich unseren ausführlichen Ratgeber Gartenbewässerung planen und selber bauen. Dort erklären wir den kompletten Aufbau von der Wasserversorgung über die Bewässerungszonen bis zu Regnern und Steuerung.
Was sind PE Fittinge und Klemmverbinder?
Unter dem Begriff PE Fitting versteht man im Bereich Gartenbewässerung meist einen Verbinder, mit dem ein PE-Rohr mechanisch und druckdicht angeschlossen wird. Häufig handelt es sich dabei um sogenannte PE Klemmverbinder oder PE Verschraubungen.
Das PE-Rohr wird dabei in den Fitting eingeschoben und über eine Überwurfmutter beziehungsweise Klemmmechanik sicher fixiert. Im Inneren sorgt eine Dichtung für die Abdichtung der Verbindung.
Der große Vorteil dieser Bauweise liegt darin, dass für typische Bewässerungsinstallationen weder geklebt noch geschweißt werden muss. Das macht PE Klemmfittinge besonders interessant für den Gartenbau und für Heimwerker, die ihre Gartenbewässerung selbst planen und installieren möchten.
Mit verschiedenen Bauformen lassen sich nahezu alle typischen Aufgaben innerhalb einer Beregnungsanlage lösen: Zwei Rohrstücke werden über eine Kupplung verbunden, mit einem T-Stück wird eine Leitung verzweigt, ein PE Winkel ändert die Fließrichtung und über einen Anschluss mit Innen- oder Außengewinde entsteht der Übergang zu Komponenten wie Magnetventilen, Kugelhähnen, Filtern oder Regneranschlüssen.
PE Fitting bedeutet nicht automatisch, dass der Fitting selbst aus PE besteht
Ein technisches Detail wird häufig missverstanden: Der Begriff PE Fitting beschreibt im Bewässerungsbereich oftmals in erster Linie einen Fitting für PE-Rohre. Viele Klemmverbinder bestehen selbst aus robustem Kunststoff wie Polypropylen.
Wer also nach „PE Verschraubung“, „PE Rohr Verbinder“ oder „PE Klemmfitting“ sucht, meint in der Regel einen passenden Verbinder für ein Rohr aus Polyethylen.
Für weitere Verbindungssysteme findest du bei uns zusätzlich die Kategorie PP Fittinge.
Welche PE Fittinge gibt es?
Je nachdem, wie eine Wasserleitung aufgebaut werden soll, werden unterschiedliche PE Klemmverbinder benötigt. In einer typischen Gartenbewässerung kommen vor allem PE Kupplungen, PE Winkel, PE T-Stücke, reduzierte Fittinge, Gewindeübergänge und Endkappen zum Einsatz.
Welche Bauform richtig ist, hängt davon ab, was an dieser Stelle der Rohrleitung passieren soll.
Muss ein PE-Rohr verlängert werden, ist eine gerade Kupplung sinnvoll. Soll die Leitung um 90 Grad geführt werden, wird ein Winkel verwendet. Für eine neue Bewässerungszone oder einen Abzweig kommt ein T-Stück zum Einsatz. Unterschiedliche Rohrdurchmesser lassen sich über reduzierte Klemmverbinder miteinander verbinden.
Der entscheidende Vorteil eines durchdachten PE-Rohrsystems besteht darin, dass sich eine Anlage später relativ einfach erweitern oder verändern lässt. Das ist besonders praktisch, wenn nachträglich zusätzliche Versenkregner und Düsen, eine weitere Tropfbewässerung oder ein zusätzlicher Bewässerungskreis installiert werden soll.

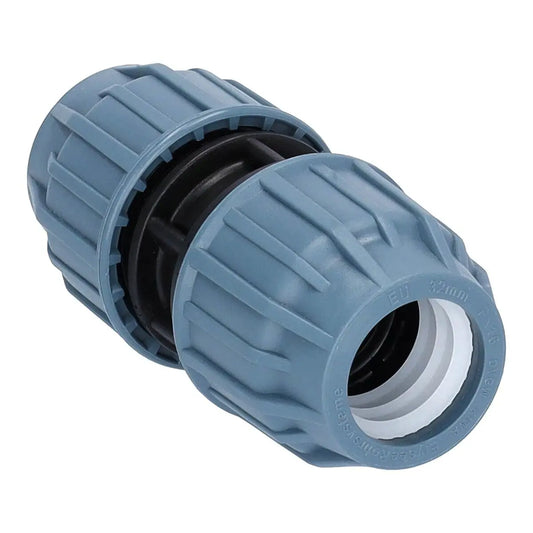

PE Kupplungen – PE-Rohre sicher miteinander verbinden
Eine PE Kupplung mit zwei Klemmmuffen ist einer der am häufigsten verwendeten Fittinge in einer Bewässerungsanlage. Sie verbindet zwei PE-Rohre gleichen Durchmessers miteinander.
Wenn beispielsweise eine bestehende 25-mm-Leitung verlängert werden soll, kann eine PE Kupplung 2x Klemmmuffe zwischen beide Rohrenden gesetzt werden.
Solche PE Rohrverbinder eignen sich sowohl für eine Neuinstallation als auch für Reparaturen. Wird ein beschädigtes Stück PE-Rohr herausgetrennt, kann die Leitung mit passenden Kupplungen wieder sauber verbunden werden.
Gerade bei unterirdisch verlegten Rohrleitungen ist eine zuverlässige Verbindung besonders wichtig. Die Rohrleitung sollte nach Abschluss der Montage deshalb immer unter Betriebsdruck geprüft werden, bevor Gräben endgültig geschlossen werden.
PE Kupplung 25 mm und PE Kupplung 32 mm
Im privaten Gartenbau gehören PE Fittinge 25 mm und 32 mm zu den besonders häufig eingesetzten Größen.
Welche Rohrdimension richtig ist, lässt sich allerdings nicht allein anhand der Gartengröße bestimmen. Entscheidend sind auch Wassermenge, Leitungslänge, Anzahl der gleichzeitig betriebenen Regner und der zur Verfügung stehende Druck.
Zu den Klemmverbindern sollte daher immer ein PE-Rohr mit passendem Außendurchmesser gewählt werden. Unser PE-Druckrohr PN16 bildet zusammen mit den passenden PE Fittingen die Haupt- und Verteilleitung der Bewässerungsanlage.

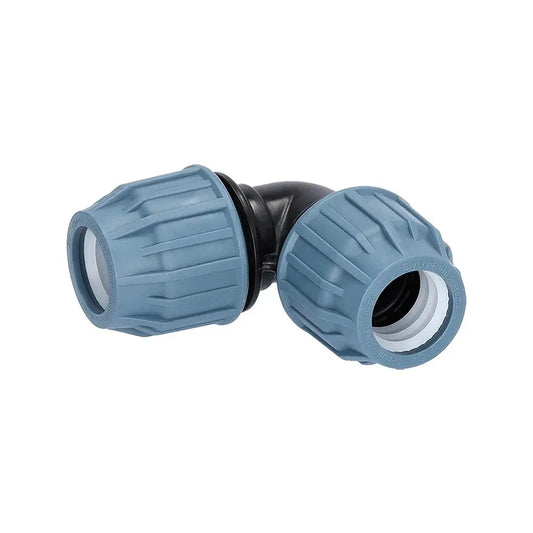

PE Winkel – Richtungsänderungen sauber ausführen
Ein PE Winkel 90 Grad wird eingesetzt, wenn eine Rohrleitung ihre Richtung ändern muss. Statt das PE-Rohr mit einem zu engen Radius zu biegen, kann die Leitung mit einem passenden PE Winkel mit zwei Klemmmuffen sauber um eine Ecke geführt werden.
Das ist beispielsweise sinnvoll an Gebäudekanten, Terrassen, Wegen, Mauern oder innerhalb eines Ventilkastens.
PE-Rohre sind zwar flexibel, sollten aber nicht gewaltsam in zu enge Radien gezogen werden. Ein definierter Winkel sorgt hier für eine kontrollierte Leitungsführung und erleichtert gleichzeitig die Montage.
Besonders in komplexeren Rohrnetzen lohnt sich eine saubere Planung der Richtungsänderungen. Unnötig viele Fittinge sollten vermieden werden, gleichzeitig sollte das Rohr aber auch nicht unter mechanischer Spannung montiert werden.
PE Winkel im Ventilkasten
Auch bei der Verbindung von Hauptleitung, Magnetventilen und Ventilverteilern können Winkel sinnvoll sein. Im Ventilkasten ist der verfügbare Raum begrenzt. Eine durchdachte Rohrführung erleichtert spätere Wartungsarbeiten und verhindert, dass Bauteile gegeneinander verspannt werden.
Für besonders komfortable Installationen findest du bei uns außerdem vormontierte Ventilverteiler.
PE T-Stücke – Wasserleitungen verzweigen
Ein PE T-Stück kommt immer dann zum Einsatz, wenn aus einer bestehenden Rohrleitung eine zusätzliche Leitung abzweigen soll.
Mit einem PE T-Stück mit drei Klemmmuffen kann beispielsweise aus einer Hauptleitung ein weiterer Leitungsstrang zu einem Ventilkasten, einer zweiten Gartenfläche oder einem zusätzlichen Regnerkreis geführt werden.
T-Stücke gehören deshalb zu den wichtigsten PE Fittingen beim Aufbau größerer Bewässerungsanlagen.
Ein typischer Aufbau könnte beispielsweise so aussehen: Vom Wasseranschluss führt das PE-Hauptrohr in Richtung Garten. Über ein T-Stück wird ein Abzweig zu einem Ventilkasten hergestellt. Dort verteilen Magnetventile das Wasser anschließend auf einzelne Bewässerungszonen. Hinter den Ventilen führen PE-Rohre weiter zu den jeweiligen Sprühregnern, Getrieberegnern oder Tropfleitungen.
PE T-Stück mit Innengewinde
Besonders flexibel ist ein PE T-Stück mit Innengewinde. Neben den Klemmanschlüssen für PE-Rohre besitzt es einen Gewindeanschluss, über den weitere Komponenten angeschlossen werden können.
In unserer Kategorie findest du entsprechende PE T-Stücke mit Klemmmuffe und Innengewinde in unterschiedlichen Dimensionen.
Damit lassen sich Rohrnetz und Gewindekomponenten ohne unnötig komplizierte Übergangskonstruktionen miteinander verbinden.
Reduzierte PE Fittinge – 25 mm und 32 mm Rohr verbinden
Nicht jede Bewässerungsanlage arbeitet durchgehend mit demselben Rohrdurchmesser. Häufig wird beispielsweise eine stärkere Hauptleitung verwendet, während einzelne Abgänge mit einem kleineren PE-Rohr ausgeführt werden.
Genau dafür gibt es reduzierte PE Fittinge.

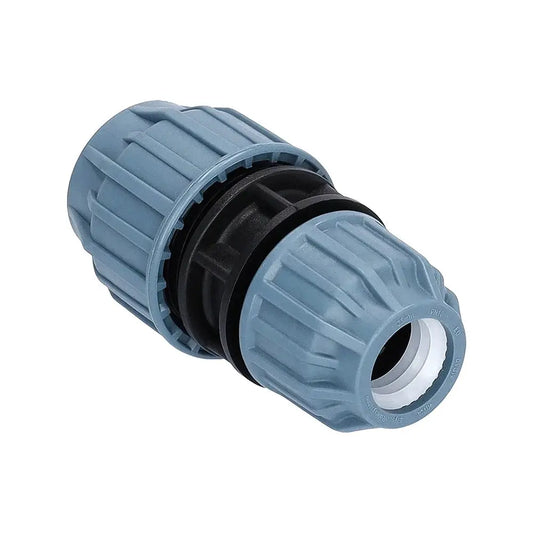

Mit unserer PE Kupplung reduziert 32 mm x 25 mm lässt sich beispielsweise eine 32-mm-Leitung direkt mit einer 25-mm-Leitung verbinden.

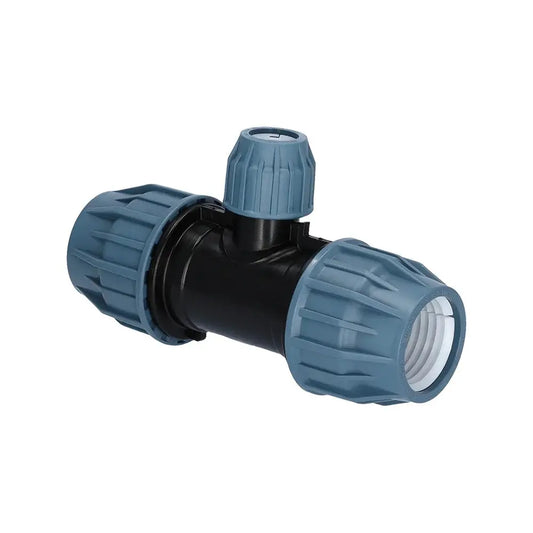

Auch bei Verzweigungen sind Reduzierungen möglich. Das PE T-Stück reduziert 32 x 25 x 32 mm führt beispielsweise eine 32-mm-Hauptleitung weiter, während über den reduzierten 25-mm-Abgang ein separater Leitungsstrang versorgt werden kann.
Wann ist eine Reduzierung von 32 mm auf 25 mm sinnvoll?
Eine Reduzierung kann sinnvoll sein, wenn eine großzügig dimensionierte Hauptleitung mehrere Bereiche versorgt und einzelne Zonen anschließend mit kleinerem Rohr weitergeführt werden.
Dabei sollte jedoch nicht nach Gefühl reduziert werden. Der Rohrdurchmesser beeinflusst Druckverlust und mögliche Durchflussmenge. Je länger die Leitung und je größer der erforderliche Durchfluss, desto wichtiger wird eine fachgerechte Dimensionierung.
Vor allem bei mehreren Getrieberegnern oder größeren Bewässerungszonen sollte die verfügbare Wassermenge vor der Planung ermittelt werden.
PE Fittinge mit Innengewinde und Außengewinde
Irgendwann muss nahezu jede PE-Rohrleitung mit einer Komponente verbunden werden, die kein Klemmende, sondern ein Gewinde besitzt.
Hier kommen PE Übergänge mit Innengewinde oder Außengewinde ins Spiel.
PE Kupplung mit Außengewinde
Eine PE Kupplung mit Außengewinde verbindet auf einer Seite das PE-Rohr über eine Klemmmuffe und stellt auf der anderen Seite ein Außengewinde bereit.
In unserem Sortiment ist diese Bauform beispielsweise für 25-mm-PE-Rohr mit unterschiedlichen Gewindegrößen erhältlich.
Solche Übergänge werden überall dort eingesetzt, wo das Rohrsystem mit einem Bauteil mit passendem Innengewinde verbunden werden muss.

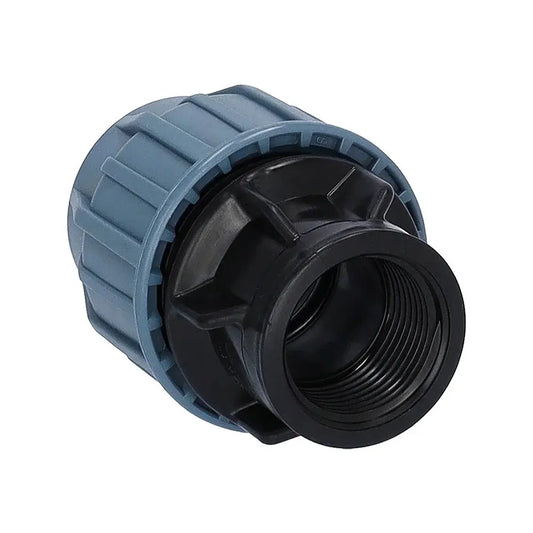

PE Kupplung mit Innengewinde
Das Gegenstück ist die PE Kupplung mit Innengewinde. Sie besitzt auf einer Seite den Klemmanschluss für das PE-Rohr und auf der anderen Seite ein Innengewinde.
Damit entstehen saubere Übergänge beispielsweise zu Gewinden an Armaturen, Regneranschlüssen oder anderen Bauteilen der Bewässerungstechnik.
Bei allen Gewindeverbindungen gilt: Innengewinde und Außengewinde sowie deren Größe müssen zueinander passen. Ein 25-mm-PE-Rohr sagt noch nichts darüber aus, ob auf der Gewindeseite 1/2", 3/4" oder 1" benötigt wird.
Genau dieser Unterschied ist eine häufige Fehlerquelle beim Zusammenstellen einer Beregnungsanlage.

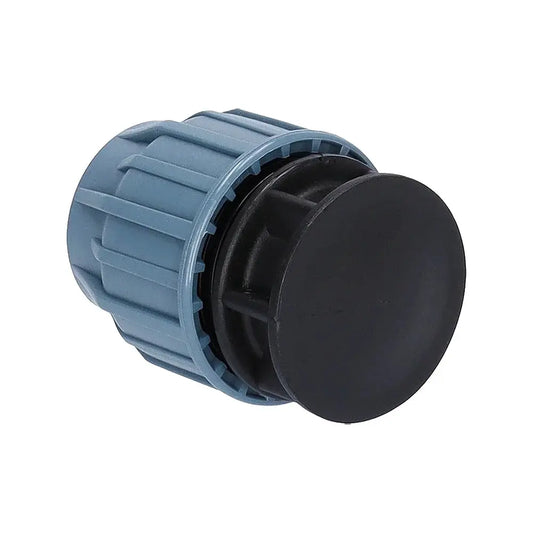

PE Endkappen – Rohrleitungen sicher verschließen
Eine PE Endkappe mit Klemmmuffe wird verwendet, um das Ende einer PE-Rohrleitung druckdicht zu verschließen.
Das klingt zunächst unspektakulär, ist in einer Bewässerungsanlage aber ausgesprochen nützlich.
Eine Endkappe kann beispielsweise am Ende einer Verteilleitung eingesetzt werden. Gleichzeitig bleibt die Leitung grundsätzlich erweiterbar: Soll später ein weiterer Gartenbereich angeschlossen werden, kann die Endkappe entfernt und die Rohrleitung verlängert werden.
Auch bei vorbereiteten Erweiterungen ist eine PE Endkappe deshalb eine saubere Lösung.
Wer seine Gartenbewässerung heute bereits mit Blick auf spätere Veränderungen plant, spart sich später unnötige Umbauten.
PE Fittinge 25 mm, 32 mm, 40 mm, 50 mm oder 63 mm?
Bei PE Klemmfittingen beziehen sich Angaben wie 25 mm, 32 mm, 40 mm, 50 mm oder 63 mm auf den Außendurchmesser des passenden PE-Rohres.
Der Fitting muss deshalb exakt zur Rohrdimension passen.
Ein 25-mm-PE-Fitting ist für ein Rohr mit 25 mm Außendurchmesser vorgesehen. Ein 32-mm-Klemmverbinder entsprechend für ein PE-Rohr mit 32 mm Außendurchmesser.
In unserem Sortiment findest du je nach Bauform PE Fittinge von 25 mm bis 63 mm – beispielsweise PE Winkel 25 bis 63 mm, PE Kupplungen 25 bis 63 mm und PE Endkappen 25 bis 63 mm.
PE Fitting 25 mm für Gartenbewässerung
PE Fittinge 25 mm sind bei privaten Bewässerungsanlagen besonders verbreitet. Sie lassen sich kompakt verarbeiten und eignen sich abhängig von Wassermenge und Leitungslänge für viele typische Gartenanwendungen.
PE Fitting 32 mm für Hauptleitungen und größere Wassermengen
Auch PE Fittinge 32 mm spielen im Gartenbau eine wichtige Rolle. Ein größerer Leitungsquerschnitt kann insbesondere bei Hauptleitungen, längeren Strecken und höheren Durchflussmengen Vorteile bringen.
Ob 25 oder 32 mm die bessere Wahl ist, sollte jedoch anhand der tatsächlichen Anlage entschieden werden. Unsere Kategorie PE-Druckrohr PN16 bietet die passende Grundlage für den Aufbau des Rohrnetzes.
Was bedeutet PN16 bei PE Fittingen?
Die Kennzeichnung PN16 ist bei PE Fittingen ein wichtiges technisches Merkmal. „PN“ steht für die Nenndruckstufe. PN16 bezeichnet Komponenten einer Druckklasse von nominell 16 bar unter den dafür vorgesehenen Referenzbedingungen.
Für eine typische Gartenbewässerung bedeutet das vor allem: Die Fittinge besitzen eine hohe Druckreserve gegenüber den üblichen Betriebsdrücken einer Beregnungsanlage.
Das bedeutet allerdings nicht, dass eine Bewässerungsanlage mit 16 bar betrieben werden sollte. Regner, Ventile, Filter, Druckminderer und andere Komponenten besitzen eigene zulässige und optimale Druckbereiche.
Bei Hunter MP Rotator Düsen ist beispielsweise der richtige Druck am Regner entscheidend für eine gleichmäßige Funktion. Entsprechend muss eine Anlage immer als Gesamtsystem geplant werden.
PE Rohr PN16 und PE Fitting PN16 kombinieren
Besonders sauber lässt sich ein Rohrsystem aufbauen, wenn PE-Druckrohr PN16 und passende PE Fittinge derselben Druckklasse verwendet werden.
Unser PE-Druckrohr bildet dabei die Leitung, während Kupplungen, Winkel und T-Stücke die benötigten Verbindungen herstellen.
DVGW PE Fittinge – wann ist das wichtig?
Ein weiterer Begriff, der häufig gesucht wird, ist DVGW PE Fitting.
DVGW-geprüfte Produkte sind insbesondere dann relevant, wenn Komponenten für Anwendungen verwendet werden sollen, bei denen entsprechende Anforderungen an Trinkwasserinstallationen gelten. Die in dieser Kategorie entsprechend gekennzeichneten PE Fittinge werden mit DVGW-Hinweis angeboten.
Für eine reine Gartenbewässerung steht dagegen häufig die zuverlässige, druckdichte und langlebige Verbindung des Rohrsystems im Vordergrund.
Wichtig ist deshalb, immer auf die konkrete Produktkennzeichnung und den geplanten Einsatzzweck zu achten. Eine DVGW-Angabe sollte nicht pauschal auf jedes beliebige Verbindungsteil übertragen werden, sondern nur dort angenommen werden, wo das jeweilige Produkt entsprechend ausgewiesen ist.
PE Fittinge richtig montieren
Die Montage eines PE Klemmverbinders ist grundsätzlich unkompliziert. Trotzdem entscheidet eine saubere Verarbeitung darüber, ob die Verbindung langfristig dicht bleibt.
PE-Rohr gerade abschneiden
Das Rohr sollte zunächst sauber und möglichst rechtwinklig getrennt werden. Ein schiefer oder stark ausgefranster Schnitt erschwert eine saubere Abdichtung.
Passende Hilfsmittel für die Installation findest du in unserer Kategorie Werkzeug für Bewässerungsanlagen.
Rohrende kontrollieren und vorbereiten
Vor der Montage sollte das Rohrende frei von Schmutz, Sand und Beschädigungen sein. Gerade bei Erdarbeiten gelangt schnell Erde in offene Rohrleitungen.
Schmutz gehört weder in den Klemmverbinder noch später in Magnetventile oder Regner.
PE-Rohr ausreichend tief einschieben
Das Rohr muss bis in die vorgesehene Position des Fittings eingeschoben werden. Wird es nur oberflächlich in die Verschraubung gesteckt, kann die Dichtung nicht zuverlässig arbeiten.
Klemmverschraubung gleichmäßig anziehen
Anschließend wird der Klemmmechanismus entsprechend der Bauform angezogen. Dabei sollte der Fitting nicht unnötig verspannt werden.
Nach Abschluss der Installation empfiehlt sich immer eine Druckprüfung, bevor das Rohr endgültig eingegraben wird.
Rohrleitungen vor dem Anschluss von Regnern spülen
Ein wichtiger Praxistipp: Neue Rohrleitungen sollten vor dem endgültigen Anschluss empfindlicher Komponenten gespült werden.
Beim Verlegen können Sand, Erde oder kleine Kunststoffspäne in das System gelangen. Werden diese direkt in Sprühregner, MP-Düsen oder Magnetventile gespült, kann das später zu Störungen führen.
PE Fittinge in einer automatischen Gartenbewässerung
Der größte Vorteil von PE Fittingen zeigt sich, wenn man nicht nur den einzelnen Verbinder betrachtet, sondern die gesamte Bewässerungsanlage.
Eine typische automatische Anlage beginnt an der Wasserversorgung beziehungsweise Druckpumpe. Je nach Wasserquelle kann zusätzlich ein Filter sinnvoll sein.
Von dort führt die Hauptleitung aus PE-Druckrohr zum Ventilbereich. PE Winkel sorgen für Richtungsänderungen, T-Stücke schaffen Abzweigungen und Gewindeübergänge verbinden das Rohrsystem mit Armaturen.
Im Ventilkasten sitzen die Magnetventile, die einzelne Bewässerungskreise öffnen und schließen. Gesteuert werden diese beispielsweise über ein 230V Bewässerungssteuergerät oder – wenn kein Stromanschluss vorhanden ist – über ein batteriebetriebenes Steuergerät.
Hinter den Ventilen verteilen weitere PE-Rohre das Wasser auf die verschiedenen Gartenbereiche.
Genau hier wird deutlich, warum PE Fittinge ein zentrales Bindeglied der gesamten Anlage sind.
Verbindung von PE-Rohr, Magnetventil und Ventilkasten
Bei einer automatisch gesteuerten Bewässerungsanlage treffen im Ventilkasten mehrere unterschiedliche Anschlussarten aufeinander.
Die PE-Rohrleitung arbeitet mit Klemmverbindern, während Magnetventile typischerweise über Gewindeanschlüsse in die Anlage integriert werden. Dafür werden passende Gewindeübergänge beziehungsweise Ventilverschraubungenbenötigt.
Wer den Aufbau vereinfachen möchte, kann alternativ auf unsere vormontierten Ventilverteiler zurückgreifen.
Die einzelnen Magnetventile werden anschließend über ein Steuerkabel mit dem Bewässerungssteuergerät verbunden.
So entsteht eine klare Trennung zwischen Hydraulik und Steuerung: PE-Rohre und Fittinge transportieren das Wasser, Magnetventile geben einzelne Kreise frei und das Steuergerät entscheidet, wann welche Zone läuft.
Mehr zu diesem Aufbau findest du auch in unserem Ratgeber Gartenbewässerung planen und selber bauen.
PE Fittinge für Sprühregner und Getrieberegner
Hinter den Magnetventilen führen PE-Leitungen zu den eigentlichen Verbrauchern.
Bei kleineren und mittleren Flächen kommen beispielsweise Sprühregner zum Einsatz. Besonders effizient ist die Kombination aus Sprühregnergehäusen und Hunter MP Rotator Düsen.
Für größere Rasenflächen eignen sich dagegen häufig Getrieberegner.
Der Übergang vom PE-Rohr zum Regner erfolgt über passende Regneranschlüsse. Auch hier ist es sinnvoll, die gesamte Anschlusskette bereits während der Planung festzulegen: Rohrdurchmesser, Fitting, Anschlussleitung, Gewinde und Regner müssen zueinander passen.
Wer Zeit bei der Montage sparen möchte, findet bei uns außerdem vormontierte Regner.
PE Fittinge für Tropfbewässerung und Beete
Eine PE-Hauptleitung kann nicht nur Rasenregner versorgen. Sie eignet sich ebenso dazu, Wasser bis in einen Beet- oder Heckenbereich zu transportieren.
Dort kann anschließend auf eine Tropfbewässerung beziehungsweise auf passende Verteilerrohre gewechselt werden.
Da Tropfsysteme häufig mit anderen Drücken und Durchflussmengen als klassische Rasenberegnung arbeiten, werden solche Bereiche idealerweise als eigene Bewässerungszone geplant. Je nach System kann zusätzlich ein Druckminderererforderlich sein.
Gerade hier zeigt sich wieder der Vorteil eines modular aufgebauten PE-Rohrsystems: Die Hauptleitung kann verschiedene Bereiche versorgen, während an geeigneter Stelle auf das jeweils benötigte Bewässerungssystem übergegangen wird.
PE Fitting oder PP Fitting – was ist der Unterschied?
Die Begriffe PE Fitting, PP Fitting, PE Klemmverbinder und PE Rohrverbinder werden im Alltag häufig durcheinander verwendet.
PE steht für Polyethylen und beschreibt vor allem das Material der typischen schwarzen Druckrohre. Viele Klemmfittinge für diese PE-Rohre bestehen dagegen aus Polypropylen beziehungsweise weiteren technischen Kunststoffen.
Deshalb bezeichnet „PE Fitting“ im üblichen Sprachgebrauch häufig nicht das Material des gesamten Fittings, sondern seinen Einsatz als Verbindungselement für ein PE-Rohr.
Wenn du gezielt nach weiteren Verbindungssystemen suchst, findest du diese in unserer Kategorie PP Fittinge.
Häufige Fehler bei PE Klemmverbindern
Falschen Rohrdurchmesser bestellt
Einer der häufigsten Fehler ist eine Verwechslung zwischen Rohrdurchmesser und Gewindegröße. Ein PE Fitting 25 mm beschreibt den Anschluss für ein PE-Rohr mit 25 mm Außendurchmesser. Ein Gewinde wie 1/2", 3/4" oder 1" ist eine separate Größenangabe.
Bei PE Übergängen mit Außengewinde müssen deshalb immer beide Seiten geprüft werden.
Innengewinde und Außengewinde verwechselt
Soll ein Außengewinde angeschlossen werden, benötigt das Gegenstück ein passendes Innengewinde – und umgekehrt.
Klingt selbstverständlich, gehört in der Praxis aber zu den häufigsten Ursachen für falsch bestellte Fittinge.
Zu früh von 32 mm auf 25 mm reduziert
Ein kleinerer Rohrdurchmesser spart zwar Material, kann bei hohen Wassermengen und langen Leitungen aber zusätzliche Druckverluste verursachen.
Eine reduzierte PE Kupplung 32 auf 25 mm sollte deshalb gezielt eingesetzt werden und nicht nur deshalb, weil die kleinere Leitung bequemer erscheint.
PE-Rohr schief abgeschnitten
Ein unsauberer Rohrschnitt kann eine zuverlässige Montage erschweren. Das Rohr sollte möglichst rechtwinklig und sauber zugeschnitten werden.
Rohr nicht vollständig eingeschoben
Eine Klemmmuffe funktioniert nur korrekt, wenn das Rohr entsprechend der Konstruktion weit genug eingesetzt wurde.
Anlage nicht vor dem Zuschütten geprüft
Ein besonders ärgerlicher Fehler ist es, sämtliche Gräben zu schließen, bevor die Bewässerungsanlage getestet wurde.
Besser: Anlage montieren, spülen, unter Druck setzen, sämtliche PE Fittinge auf Dichtheit kontrollieren und erst danach die Rohrleitungen endgültig verfüllen.
FAQ zu PE Fittingen und PE Klemmverbindern
Welche PE Fittinge brauche ich für eine Gartenbewässerung?
Das hängt vom Aufbau deiner Rohrleitung ab. Zum Verlängern eines PE-Rohres wird eine PE Kupplung verwendet. Für Richtungsänderungen benötigst du einen PE Winkel, für Abzweigungen ein PE T-Stück und zum Verschließen einer Leitung eine PE Endkappe. Übergänge mit Innen- oder Außengewinde verbinden das PE-Rohr mit Komponenten mit Gewindeanschluss.
Was bedeutet PE Fitting 25 mm?
Die Angabe 25 mm bezieht sich auf den Außendurchmesser des PE-Rohres. Ein PE Klemmverbinder 25 mm wird entsprechend mit einem PE-Rohr von 25 mm Außendurchmesser kombiniert.
Was bedeutet PE Fitting 32 mm?
Ein PE Fitting 32 mm ist für ein PE-Rohr mit 32 mm Außendurchmesser vorgesehen. 32-mm-Rohr wird unter anderem bei Hauptleitungen und Anwendungen mit entsprechendem Durchfluss eingesetzt.
Kann ich ein PE-Rohr von 32 mm auf 25 mm reduzieren?
Ja. Dafür gibt es beispielsweise eine PE Kupplung reduziert 32 mm auf 25 mm. Auch reduzierte T-Stücke ermöglichen einen kleineren Abgang aus einer größeren Leitung.
Was bedeutet PN16 bei einem PE Fitting?
PN16 bezeichnet die Nenndruckklasse des Bauteils. Die konkrete zulässige Belastung hängt von den Einsatzbedingungen und den Angaben des jeweiligen Produkts beziehungsweise Herstellers ab. Für Gartenbewässerungen bietet PN16 in der Regel eine komfortable Druckreserve, trotzdem müssen auch alle anderen Komponenten der Anlage für den jeweiligen Betriebsdruck geeignet sein.
Was bedeutet DVGW bei PE Fittingen?
DVGW-Kennzeichnungen sind besonders im Zusammenhang mit entsprechend geprüften Komponenten für Trinkwasseranwendungen relevant. Bei Beregnung360 sind verschiedene PE Klemmfittinge entsprechend gekennzeichnet. Maßgeblich ist immer die Angabe beim konkreten Produkt.
Brauche ich Teflonband für PE Klemmfittinge?
Die eigentliche Klemmverbindung zum PE-Rohr wird über das dafür vorgesehene Dicht- und Klemmsystem des Fittings abgedichtet. Bei separaten Gewindeverbindungen kann dagegen – abhängig von Gewinde und angeschlossener Komponente – ein geeignetes Gewindedichtmittel erforderlich sein. Die Klemmmuffe selbst wird nicht durch Teflonband zum PE-Rohr abgedichtet.
Kann man PE Fittinge wieder lösen?
Viele PE Klemmverbinder sind grundsätzlich lösbar und damit bei Umbauten sehr praktisch. Vor dem erneuten Einbau sollten Fitting, Dichtung und Rohrende jedoch auf Beschädigungen und Verschmutzung kontrolliert werden.
Wie verbinde ich PE-Rohr mit einem Magnetventil?
Dafür wird ein passender Übergang vom PE-Rohr auf die Gewindegröße des Magnetventils benötigt. Je nach Aufbau kommen PE Übergangsfittinge oder passende Ventilverschraubungen zum Einsatz. Bei mehreren Ventilen bietet sich außerdem ein Ventilkasten beziehungsweise ein vormontierter Ventilverteiler an.
Kann ich PE Fittinge unterirdisch verlegen?
PE-Rohrsysteme werden in Gartenbewässerungen typischerweise unterirdisch verlegt. Entscheidend sind die korrekte Montage, passende Komponenten und eine Dichtigkeitsprüfung, bevor die Leitung verfüllt wird.
Welche PE Fittinge brauche ich für Regner?
Das hängt von der Rohrführung und dem gewünschten Regneranschluss ab. Die PE-Leitung wird zunächst über passende Kupplungen, T-Stücke und Winkel geführt. Den eigentlichen Übergang zum Sprühregner oder Getrieberegner stellst du anschließend über einen geeigneten Regneranschluss her.
Kann ich mit PE Fittingen später weitere Bewässerungszonen ergänzen?
Ja. Einer der großen Vorteile des Systems ist seine Erweiterbarkeit. Über ein T-Stück kann ein neuer Abzweig geschaffen und über weitere Magnetventile eine zusätzliche Zone aufgebaut werden. Achte allerdings darauf, ob Wassermenge, Rohrdimension und dein Bewässerungssteuergerät genügend Kapazität für die Erweiterung besitzen.
Welche Rohrgröße brauche ich für meine Bewässerungsanlage?
Das lässt sich nicht pauschal nur anhand der Quadratmeterzahl beantworten. Entscheidend sind unter anderem verfügbare Wassermenge, Fließdruck, Leitungslänge und Durchfluss der angeschlossenen Regner. Vor allem bei größeren Anlagen sollte die Rohrdimension deshalb bereits bei der Planung festgelegt werden. Unser Ratgeber Gartenbewässerung planenerklärt die wichtigsten Grundlagen.
PE Fittinge PN16 online kaufen bei Beregnung360
Mit hochwertigen PE Fittingen, PE Klemmverbindern und PE Verschraubungen lässt sich das Rohrsystem einer Gartenbewässerung zuverlässig, flexibel und übersichtlich aufbauen. Ob du zwei PE-Rohre verbinden, eine Leitung um 90 Grad führen, einen neuen Abzweig erstellen, von 32 mm auf 25 mm reduzieren oder einen Übergang auf ein Innen- beziehungsweise Außengewinde herstellen möchtest – für jede dieser Aufgaben gibt es einen passenden Klemmfitting.
Bei Beregnung360 findest du PE Fittinge PN16 in verschiedenen Ausführungen und Rohrdimensionen sowie die weiteren Komponenten für den kompletten Aufbau deiner automatischen Gartenbewässerung.
Für das Rohrnetz kombinierst du die Fittinge mit unserem PE-Druckrohr PN16. Für die automatische Verteilung des Wassers findest du passende Magnetventile, Ventilkästen, Ventilverschraubungen und Steuergeräte 230V.
Vom Ventilbereich geht es anschließend über Regneranschlüsse zu Sprühregnern, Getrieberegnern, Hunter MP Rotator Düsen oder – bei Beeten und Hecken – zur Tropfbewässerung.
Damit entsteht nicht nur eine Ansammlung einzelner Produkte, sondern ein vollständig aufeinander abgestimmtes Bewässerungssystem: von der Wasserquelle über PE-Rohr und PE Fittinge bis zum Magnetventil, Steuergerät und letztlich zum Regner.
